Clasificación según su ubicación.
Uniones entre pilares y cimentación: Empotradas o articuladas.
[Empotrada tipo cáliz. EHE08 Art. 59.1.4 Cálices]
Se introduce el pilar en una cavidad prevista en la cimentación y posteriormente se hormigona. Muchas empresas hacen el predimensionado de la profundidad del cáliz tomando: un 15% de la longitud del pilar como valor aproximado, o bien 1,5 veces la dimensión mayor de la sección del pilar.
Entre las caras del pilar y el cajeado debe existir un espacio de unos 5 a 10 cm. para poder introducir el vibrador.
La EHE08 exige que el empotramiento del pilar dentro del cáliz sea mayor que 1,2 veces el canto del pilar: l ≥ 1,2 h
Cáliz con superficies lisas (EHE08)

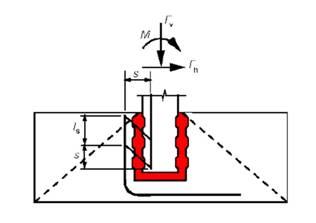

Cáliz con llaves en la superficie (EHE08)

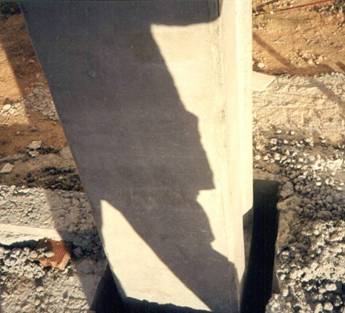

Unión empotrada tipo cáliz
Este sistema tiene como inconvenientes:
-Aumento de los momentos en la base de los pilares, por lo que se debe emplear en pilares pequeños o medianos para evitar tener que sobredimensionarlos.
-Aumento de peso en los pilares por el armado en la parte inferior.
-Si los soporte son muy largos la profundidad del cajeado tendrá que ser muy grande, por lo que hay que recurrir a otra solución.
Este sistema tiene como ventajas:
-Puesta en obra y aplomado más sencillo.
-Permite grandes tolerancias de posición a la hora de realizar las uniones a la cimentación.
[Empotrada tipo "buzón"]

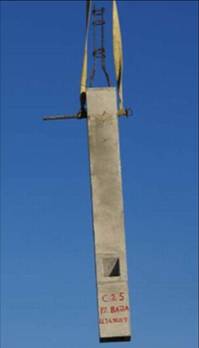

El pilar tiene un hueco en la parte inferior en el que entran las armaduras de espera y posteriormente se hormigona por una abertura lateral llamada buzón.

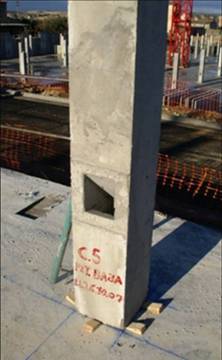

Unión en húmedo tipo buzón
[Empotrada o rígida en seco con armaduras de espera]

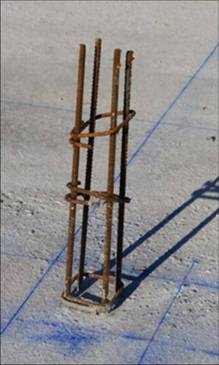

El pilar se fabrica con unas armaduras de espera que se introducen en vainas embebidas en la cimentación.

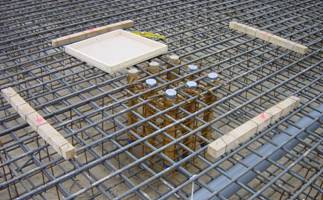

Vainas dispuestas en la cimentación
Colocación de los pilares

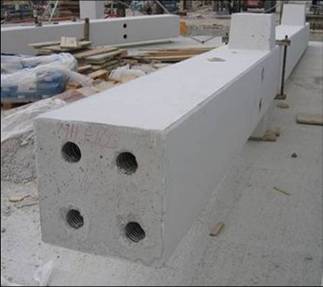

Esta unión también se puede realizar con las armaduras de espera en la cimentación y las vainas en la base de los pilares.

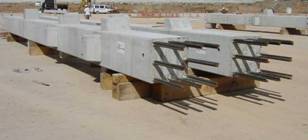

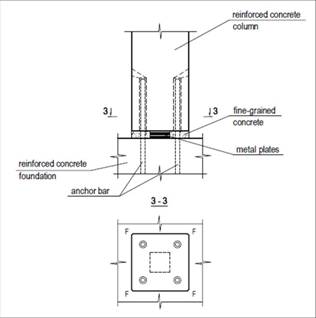

Unión con armaduras de espera (Beton Elements Ltd. Latvia)

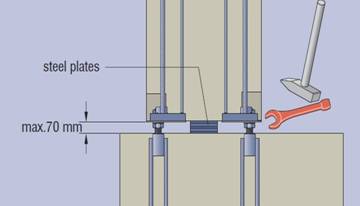

[Empotrada o rígida en seco con armaduras de espera atornilladas-conectores Pfeifer]
Unión entre pilares
[Empotrada o rígida soldada]
Cuando los momentos flectores son reducidos.
Se realiza la unión mediante soldadura de unas placas embutidas en los extremos de los soportes. Las placas deben tener un espesor entre 10 y 12 mm.
También pueden emplearse angulares en los bordes de las bases que van unidos a las armaduras de los pilares. Se utiliza muy poco.
[Empotrada o rígida hormigonada]
Se emplea el mismo sistema que en las uniones tipo buzón con la cimentación.
[Empotrada o rígida en seco]
Unión mediante atornillado (Beton Elements Ltd. Latvia)
Unión viga-pilar
[Unión rígida]
Se conectan las armaduras de pilares y vigas, completándose la unión con aporte de hormigón.
[Unión articulada]
La viga se apoya en una lámina de neopreno y se enlaza al soporte mediante pasadores metálicos que encajan en unos huecos en la viga que se rellenarán con mortero epoxídico o de baja retracción.

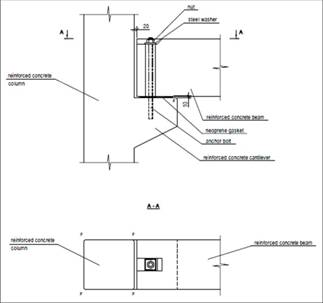

Unión viga-pilar articulada (Beton Elements Ltd. Latvia)

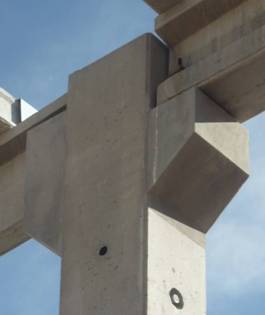

Unión articulada sobre ménsulas (atornillado en el ala inferior de la doble T)
